徕卡GPS机载电力测量软件在电力勘测中的应用

浏览数:3

 1. 引言

 徕卡上海技术中心近日推出了一款电力测量机载软件,该软件按照国内电力行业用户的操作习惯和需求进行开发,主要解决电力测量初勘设计阶段涉及的测量问题,可实现电力线定线、改线、跨越物及地物坐标采集存储、常用外业几何计算、电力点成果输出并转换为电力行业通用的道亨数据格式等任务。为了帮助用户更灵活、更方便地使用该软件,上海技术中心特撰写此文,作为对该软件使用手册的补充。

本文仅供电力用户参考。

 2. 软件的主要功能

 该软件主要包括以下六个功能:

 电力线定义:进行电力线文件的选择、查看、新建或改线等修改操作。

 电力点勘测:实现对跨越物及地物坐标的采集及存储。

 转角复测: 进行已定义电力线转角桩的复测,显示相应偏差值。

 塔基测量: 进行塔基断面的测量。

 常用计算: 提供一些常用的外业几何计算功能。

 数据输出: 实现电力点勘测成果、转角复测结果、塔基测量成果的数据输出。

 3. 软件的使用

 该软件适用于固件版本在6.0以上的徕卡GPS1200系列仪器,包括分体机和一体机。

 结合电力用户的使用情况,本节主要介绍一下电力点勘测功能中对不同地物类型的保存方法,以及偏置点定义、放样点等功能,希望对用户的使用会有所帮助。对于在使用手册中已有详细介绍的其它功能,在此就不一一进行讲述了。徕卡全站仪

 3.1电力点勘测

 首先在程序的开始面板选择作业,合适的地方坐标系,以及配置集然后进入程序菜单。在菜单中选择1电力线定义,在选择好电力线后进入电力点勘测功能。

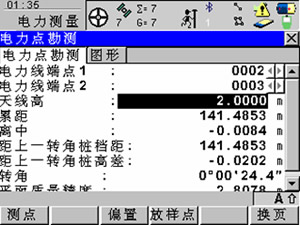

 功能:

 该界面实时显示当前测点相对于电力线的累距和离中偏差值,供用户参考。

 按键操作:

 按F1键测点:开始对当前点位的测量,F1键显示为停止;

 按F1键停止:停止对当前点位的测量,进入电力点保存界面。

 3.2 电力点保存

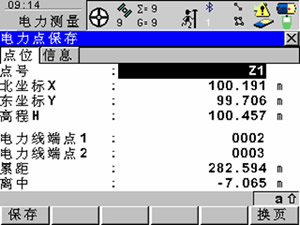

 进入电力点保存界面后,首先显示的是电力点保存(点位)页面,如下图。

 功能:

 该页面显示当前测点的坐标和与电力线的偏差值,供用户进行查看。

 按键操作:

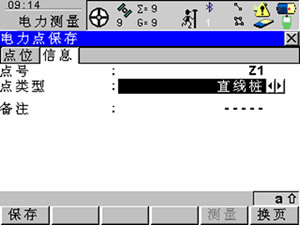

 按F6键换页:切换到电力点保存(信息)页面,如下图。

 功能:

 该页面用来选择电力点的类型及地物类型,输入相关信息,并进行保存。

 按键操作:

 按F5键测量:进入角度平距计算界面。

 使用示例:

 下面分别以直线桩、跨越物、一般地物、多点地物为例。

 3.2.1 直线桩、辅助点

 如图3所示,选择对应的点类型,按F1保存键即可。

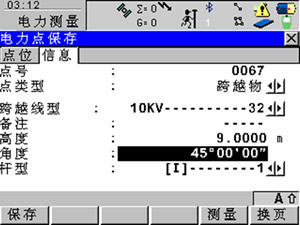

 3.2.2 跨越物

 该软件中的跨越物是指与电力线相交成一定角度α的线型地物,该类地物的宽度值为0,如电缆线,通信线等。

 使用示例:

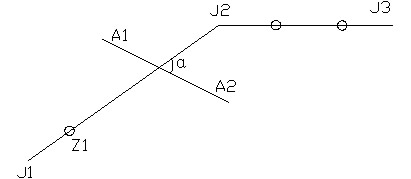

 如图所示,首先测定跨越线上A1点坐标,然后在电力点保存界面输入相关信息,如高度,备注等。

 角度值为跨越线方向与电力线前进方向的夹角α,该角度值的输入有以下两种方法:

 1、直接输入该值;

 2、选中角度输入框,按F5测量键进入到角度平距计算界面,通过计算A1到A2的方位角,返回夹角α。

输入了所有信息后,按F1保存键即可完成该跨越物的保存。

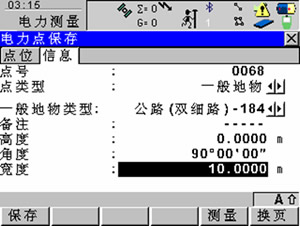

 3.2.3一般地物

 该软件中的一般地物是指与电力线相交成一定角度α且具有一定宽度的线型地物,如公路、沟、坎等。

使用示例:

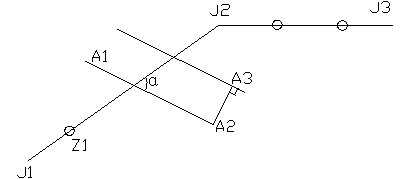

 如图所示,首先测定一般地物边线上A1点坐标,然后在电力点保存界面输入相关信息,如高度,备注等。

 角度值为边线与电力线前进方向的夹角α,该角度值的输入有以下两种方法:

 1、直接输入该值;

 2、选中角度输入框,按F5测量键进入到角度平距计算界面,通过计算A1到A2的方位角,返回夹角α。

 宽度值为该一般地物的垂直宽度,即图中的A2到A3的平距值,有以下两种输入方法:

 1、直接输入该值;

 2、选中宽度输入框,按F5测量键进入到角度平距计算界面,计算A2和A3的平距值,按F3确认键返回该宽度值

 输入了所有信息后,按F1保存键即可完成该一般地物的保存。

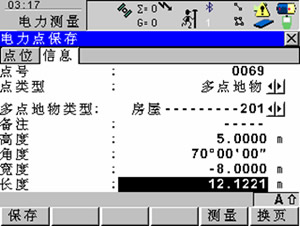

 3.2.4多点地物

 该软件中的多点地物是指具有一定长度和宽度,且横边与电力线前进方向相交成一定角度α的区域状地物,如房屋、池塘等。

 使用示例:

 以房屋为例:

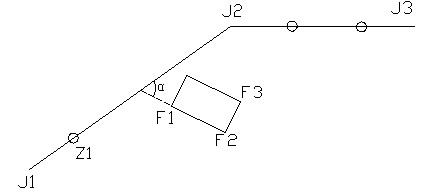

 如图所示,首先测定房屋横边线上F1点坐标,然后在电力点保存界面输入相关信息,如高度,备注等。

 角度值为该横边与电力线前进方向的夹角α,该角度值的输入有以下两种方法:

 1、直接输入该值;

 2、选中角度输入框,按F5测量键进入到角度平距计算界面,通过计算F1到F2的方位角,返回夹角α。

 房屋长度是指房屋横边的长度,即|F1F2|,有以下两种输入方法:

 1、直接输入该值;

 2、选中长度输入框,按F5测量键进入到角度平距计算界面,计算F1和F2的平距值,返回该长度值。

 房屋宽度是指房屋纵边的长度,即F2F3,有以下两种输入方法:

 1、直接输入该值;

 2、选中宽度输入框,按F2测量键进入到角度平距计算界面,计算F5到F3的平距值,返回该宽度值。

 宽度值可正可负,遵循前正后负的原则:

 当F3在房屋横边F1F2的前方时,为正值;当F3在房屋横边F1F2的后方时,则为负值,此时应手动编辑该宽度值,即在其前面添加一个负号。

 输入了所有信息后,按F1保存键即可完成房屋的保存。

 上面提到的前方是指:沿着电力线的前进方向;

 后方是指:与电力线的前进方向相反。

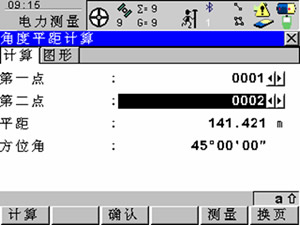

 3.3角度平距计算

 在电力点保存界面按F5测量键进入该界面。

 功能:

 该界面用来计算两点之间的距离和方位角,并返回该距离或两点连线与电力线前进方向的夹角。

 按键操作:

 按F1键计算:计算第一点到第二点的平距和方位角;

 按F3键确认:返回电力点保存界面,并将计算结果显示在相应的角度或距离输入框中;

 按F5键测量:获取当前测点,并返回该点。

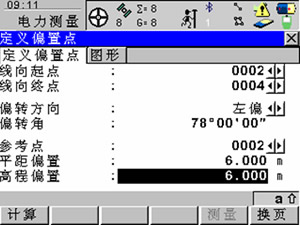

 3.4定义偏置点

 在电力点勘测界面按F3偏置进入该界面。

 功能:

 该界面用来通过角度和距离偏置计算不适宜直接进行测量的点位。参考点为任一已知点,可以与线向起点或终点相同。

 按键操作:

 按F1键计算:计算点位偏置结果,并进入电力点保存界面。

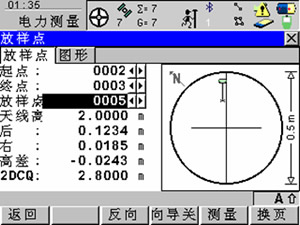

 3.5放样点

 在电力点勘测界面按F4放样点键进入该界面。

 功能:

 该放样点界面用来帮助用户快速寻找到待测定直线桩的位置。该放样功能仅帮助用户寻找位置,并不提供点位保存。

 使用示例:

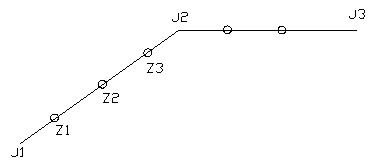

 如图所示,选择一段电力线段的端点,如J1、J2分别作为参考方向的起点和终点,将放样点选择为与起点相同的J1点,移动流动站,当左/右偏差值接近0,且前/后偏差值为该段电力线区间内第一个直线杆杆塔距|J1Z1|时,该点即为第一个直线杆Z1的近似位置,此时可按F1键返回电力点勘测界面进行测量和保存等操作。 以此类推,将放样点选择为Z1,移动流动站,当左/右偏差值接近0,且前/后偏差值为直线杆间距|Z1Z2|时,该点即为第二个直线杆Z2近似位置。 当待寻找的直线杆在J2J3区间时,则将参考方向的起点选择为J2、J3。如此即可实现所有直线杆(塔)近似位置的寻找。

 4.结束语

 通过GPS进行电力测量有很好的应用前景,目前,通过国内几家有影响力的电力用户的使用,该软件更加贴近用户的实际工作需求,不仅大大减轻了外业作业负担,更提高了作业效率,并最终实现了内外业作业的一体化流程。
