全站仪使用图文教程(通用版)

浏览数:17

全站仪是我们工程测量接触到最多的测量仪器之一。合格的工程测量专业就得对全站仪玩得溜,玩得转。

如何才能达到合格的工程测量全站仪的操作水平。身为工程测量专业出身的我们以中海达ATS-320R为例,为你一一分解。

一、测量准


★ 对中

★ 整平

★ 仪器参数初始设置

? 选择择项目文件

? 输入温度气压(影响仪器测距乘常数)

? 确认测量单位,测角模式

? 确认测距模式(单次、均值、连续等)

? 确认反射体模式(棱镜、无棱镜、反光板)

? 棱镜常数(-30或0)

? 改正方式开关等(补偿开关、地球曲率、两差等)


二、关于设站


? 设站的目的是什么?答:确定站点坐标和北方向。

? 用户可以自己自由定义北方向(N坐标方向)

? 如果要使用大地坐标系,那么一定要有绝对的坐标点,作为站点和后视点,这样定出的北方向就是绝对的大地坐标系的北方向。

1、已知点设站:

? 已知站点坐标、后视坐标

? 已知站点坐标、后视角度

注意:都需要瞄准后视点(后视角:以N方向起始,顺时针角度增加)

2、后方交会设站:

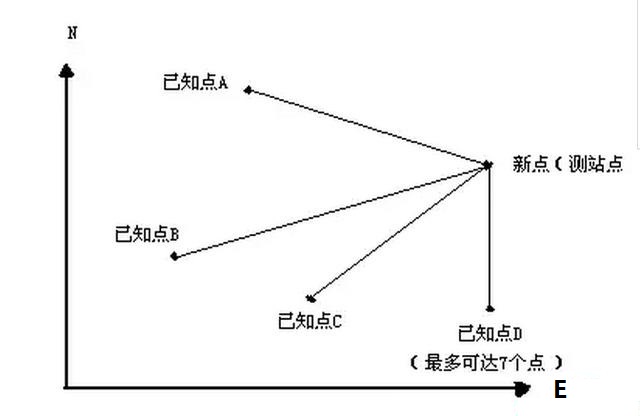

利用对几个已知点的测量,来确定站点坐标及北方向。


注意:设站后的角度,有的仪器设站和设角分开,但是基本是测量最后一点后,仪器不能移动和转动。

三、坐标测量

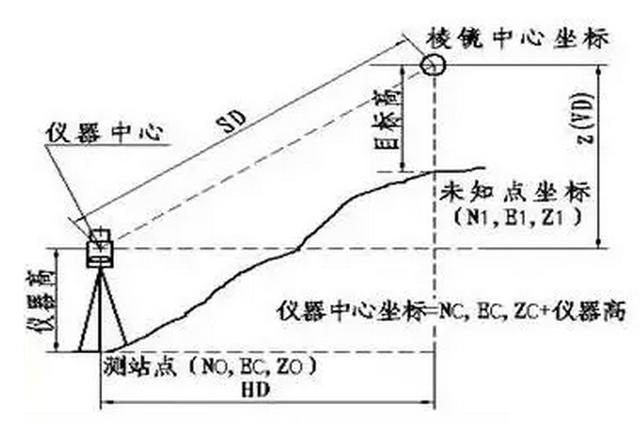

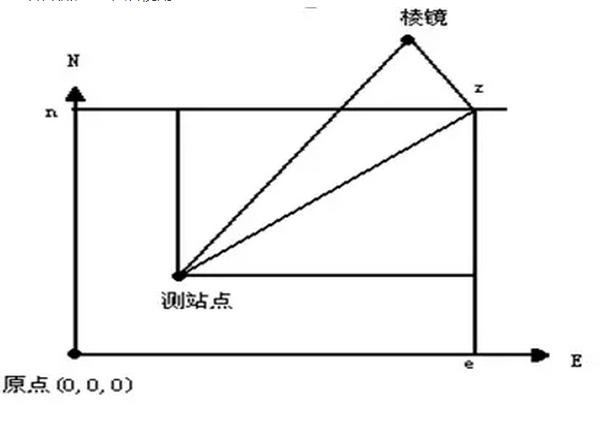

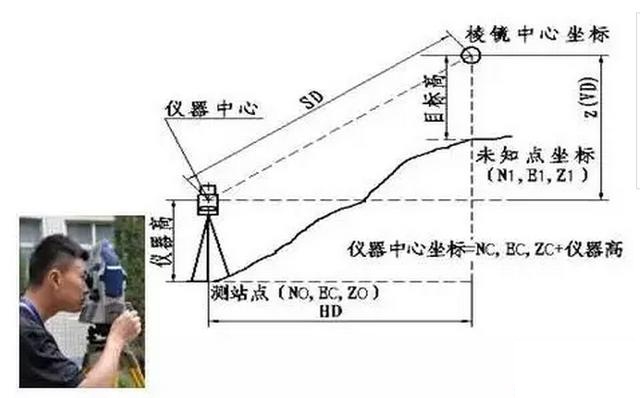

1、全站仪采用三角函数解算原理测量:


2、数据采集流程:

4、工程放样测量:

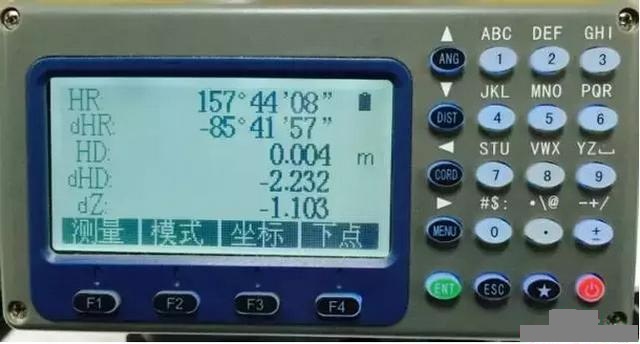

5、了解放样

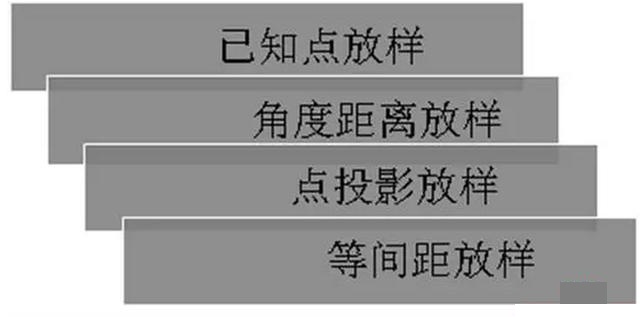

①放样包括:

★ 角度距离放样——已知目标点与测站点之间的角度和距离

★ 点投影放样——根据基线和投影数据计算坐标再进行放样

★ 等间距放样——根据一条线段的两个端点和等距个数,计算每个等距点的坐标进行放样

②放样能干啥:

★ 将理论上的点位在实地测量出来

★ 测量过程是反复测量,两人配合,仪器端人员指挥棱镜端人员根据测量结果移动棱镜,直到最后测量差值在3mm之内

★ 一般方法是先将角度归零,再进行前后移动

四、偏心测量

当棱镜直接架设有困难时,此模式是十分有用的,如在树木的中心。只要安置棱镜于和仪器平距相同的点P 上。在设置仪器高度/目标高后进行偏心测量,即可得到被测物中心位置的坐标。先测目标点(P),再转动至偏心点。

五、悬高测量

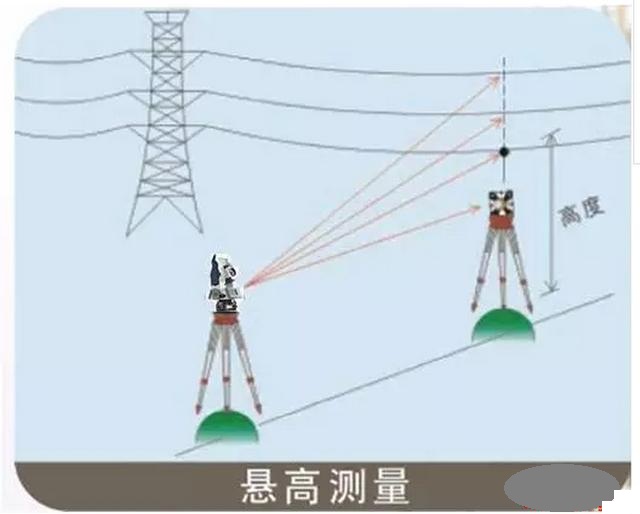

1、设置标高后测量棱镜点(棱镜点的高度即为目标高),再瞄准目标点;

2、只旋转望远镜,目标点高度实时刷新;

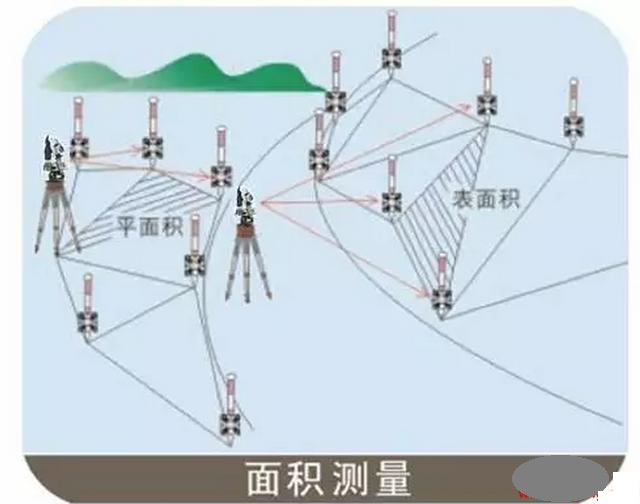

六、面积测量

测量三个偏心点后,再瞄准目标点目标点坐标实时刷新

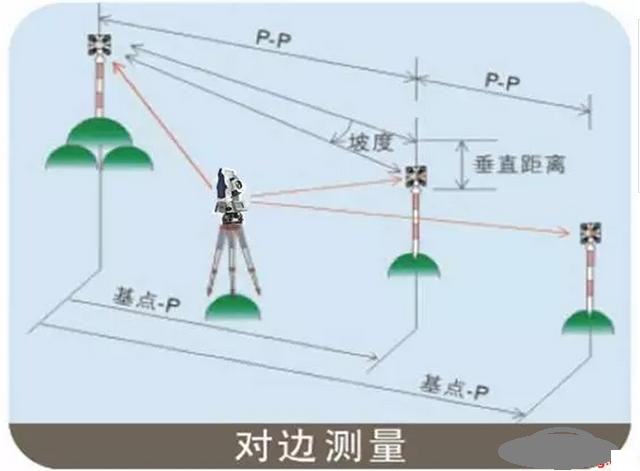

七、对边测量

.

1、辐射对边:A-B,A-C…,起始点都是第一点

2、相邻对边:A-B,B-C…,起始点是上一点

八、其他测量方

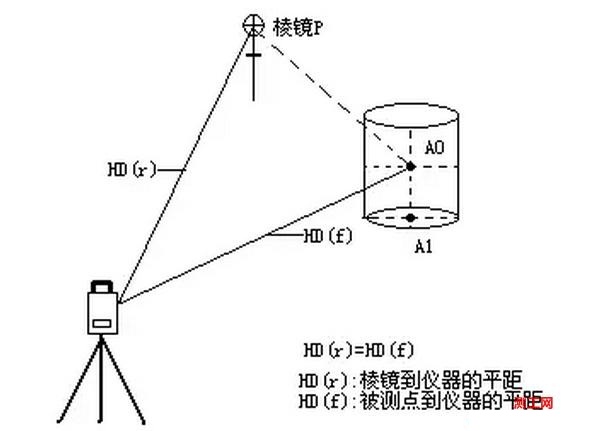

1、角度偏心

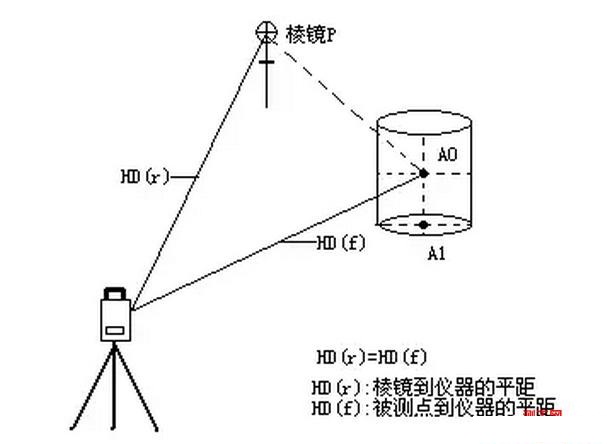

当棱镜直接架设有困难时,此模式是十分有用的,如在树木的中心。只要安置棱镜于和仪器平距相同的点P 上。在设置仪器高度/目标高后进行偏心测量,即可得到被测物中心位置的坐标。先测目标点(P),再转动至偏心点

2、单距偏心

先输入前、后、左、右偏距,测量目标点后,软件进行自动计算偏心点坐标。

3、双距偏心

★测量第一点后,再测量第二点,然后输入偏距进行计算

★目标点与两个测量点在一条投影线上

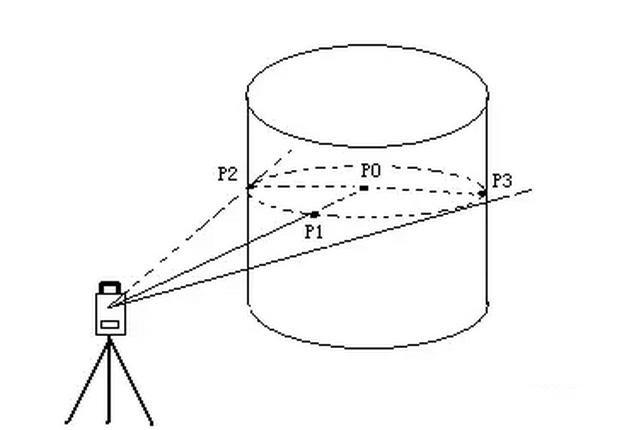

4、圆柱偏心

首先直接测定圆柱面上(P1)点的方位角和坐标,然后通过测定圆柱面上的切点(P2)和(P3)点方位角即可计算出圆柱中心的距离、方位角和坐标。


5、点投影测量

★首先确定基线(输入或测量或调取两个点)

★目标点与基线间有投影点、长度、偏距、高差关系

总结:全站仪原理都是根据测量原理来设计的,只是操作界面不一致,所以大家在使用的时候不用紧张着急,慢慢了解原理即可。如有不懂可以留言,或者有需要的话有具体型号推荐给你。可参考、可借鉴。
