全站仪坐标放样方法

浏览数:173

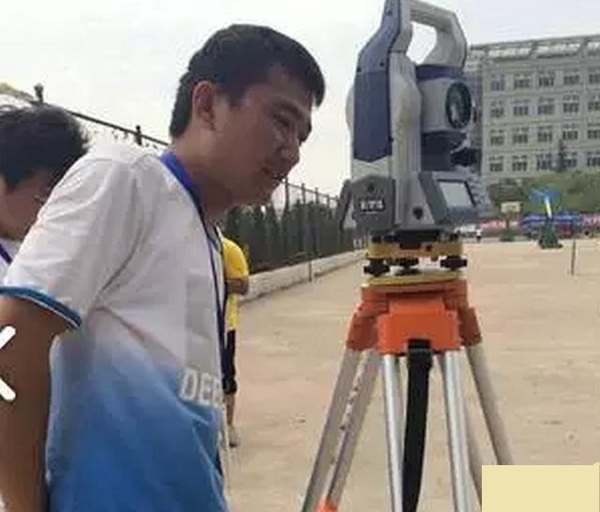

文章附图

全站仪坐标放样方法


1、放样步骤
1) 选择坐标数据文件。可进行测站坐标数据及后视坐标数据的调用。
2) 设置测站点。
3) 设置后视点,确定方位角。
4) 输入或调用待放样点坐标,开始放样。
2、选择坐标数据文件
运行放样程序首先要选择一个存放有坐标的坐标数据文件,以便调用坐标和存放测量的新点坐标。
在此模式下仅现有的坐标数据文件可以被选定,而不能创建新文件。
3、设置测站点
1) 利用内存中的坐标设置
2) 直接输入测站点坐标
4、设置后视点
1) 利用内存中的坐标设置
2) 直接输入后视点坐标
3) 直接输入设置角
5、实施放样
实施放样有两种方法可供选择
1) 通过点号调用内存中的坐标值
2) 直接输入坐标值
6、设置新测站点
当现有控制点与放样点之间不能通视时就需要设置新点。并存入坐标文件, 在新测站点可以调用。
6.1、侧视法
将仪器安置在已知点上,用侧视法(极坐标法)测定新点的坐标,这里坐标存入坐标文件,以后也可以调用。
在进行侧视测量之前,需先作好仪器定向工作
6.2、后方交会
在选定的新站上安置仪器,用最多可达5个已知点的坐标和这些点的测量数据计算新坐标,后方交会的观测如下:
距离测量后方交会:测定2个或更多的已知点。
测站点坐标按最小二乘法解算。
选择新点时应确保新点不在几个已经点构成的外接圆上,否则新点的坐标具有不确定和不可解算性。
①进入放样菜单1 / 2 按 (下移),进入放样菜单2/2
②按[F2]( 新点)键。
③按[F2]( 后方交会)键。
④按[F1](输入)键,输入新点号,按[F4](确认)键。
⑤按[F1](输入)键,输入仪器高,按[F4](确认)键。
⑥按[F1](输入)键,输入已知点A 的点号,按[F4](确认)键。
⑦按[F1](输入)键,输入棱镜高,按[F4](确认)键。
⑧照准已知点A,按[F3](是)键。
⑨进入已知点B 输入显示。
⑩按照⑥-⑧步骤对已知点B进行测量,当用[F3](是)键测量3个已知点后, 残差即被计算。
⑾按[F1]或[F2]键,选定坐标格网因子,以便计算残差。[F2] 利用当前测站高程自动更新格网因子。
⑿按[F1](下步)键,可对其他已知点进行测量,最多可达到 5 个点。
⒀按⑥-⑧步骤对已知点C进行测量。
⒁显示测量值。
⒂按[F4](计算)键,即显示标准偏差。
⒃按[F2](下页)键,显示坐标值标准偏差。按F2( 下页)或(上页)可交替交换显示上述标准偏差。
⒄按[F4](坐标)键,显示新点坐标。
⒅按[F3](是)键,新点坐标被存入坐标数据文件并将所计算的新点坐标作为测站点坐标返显示新点菜单。
