全站仪数据采集方法

浏览数:5

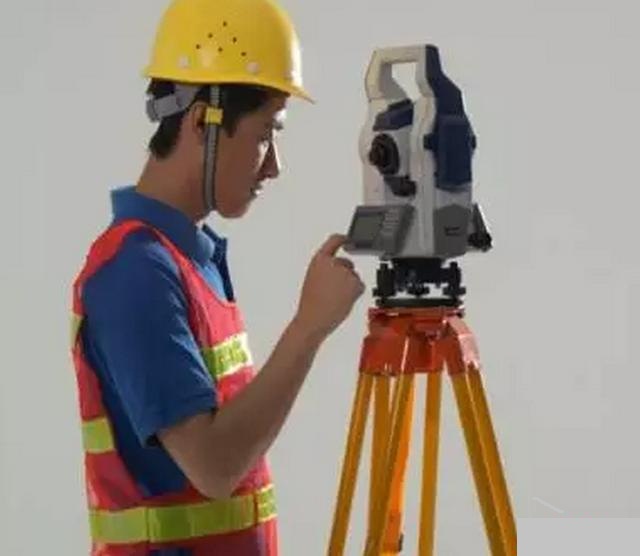

全站仪数据采集


全站仪可将测量数据存储在内存中。
内存划分为测量数据文件和坐标数据文件。
测量数据:被采集的数据存储在测量数据文件中。
测点数目:(在未使用内存于放样模式的情况下) 最多可达8000-120000个点,因为内存包括数据采集模式和放样模式使用,因此当放样模式在使用时,可存储测点的数目就会减少。
1)关闭电源时可确认仪器处于基本测量模式,这样可以确保存储器输入、输出过程的完结,保存设置数据。
2)为安全起见,建议预先充足电池,准备好已充足电的备用电池。
1、操作步骤
1) 选择数据采集文件,使其所采集数据存储在该文件中。
2) 选择坐标数据文件。可进行测站坐标数据及后视坐标数据调用。(当无需调用已知点坐标数据时,可省略此步骤)
3) 设置测站点。包括仪器高和测站点号及坐标。
4) 设置后视点,通过测量后视点进行定向,确定方位角。
5) 设置待测点的棱镜高,开始采集,存储数据。
2、选择数据采集文件
数据采集首先要选择一个数据采集文件, 可以将测量数据存入所选定的数据文件中。
3、选择坐标文件(供数据采集用)
若需调用坐标数据文件中的坐标作为测站点或后视点坐标用,则预先应选择一个坐标文件。
4、设置测站点
1) 利用内存中的坐标设置
2) 直接输入测站点坐标
5、设置后视点
1) 利用内存中的坐标设置
2) 直接输入后视点坐标
3) 直接输入设置角
6、碎部点数据的测量与存储
①按[F3]( 碎部点)键进入待测点测量显示。
②按[F1](输入)键,依次输入PT#(点号)、PCODE(编码)、Ref.Hr(棱镜高),按[F3](测量)键。
③按[F2](HD)键,选择采集数据的格式,仪器完成对待测点的测量并自动记录数据。
④返回到下点测量界面,点号自动加1,可按[F4](自动)键测量,仪器采集的数据格式默认为上次选定的格式。
