全站仪坐标测量标准步骤

来源:远程测量网址:http://www.snyccl.com浏览数:87
文章附图

2019年已经到来,一篇全站仪坐标测量基础操作步骤发给大家,希望对大家有所帮助。

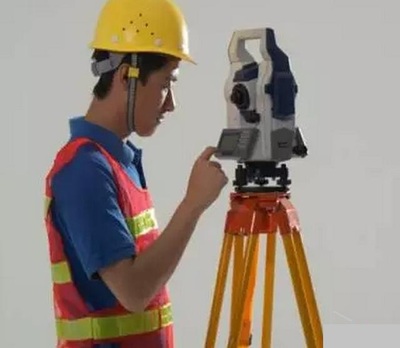

1、架设全站仪,对中、调平。

2、按“菜单(MENU)”键,后显示“数据采集”,按“F1”后,出现选择文件,按“F1”输入“文件名”后按“回车”。

3、按“F1`”测站点输入,输入点号、仪器高后,显示测站,再按“测站”后出现坐标输入,输入坐标后按回车键,出现“记录”,此时有个选择对话框,“是”与“否”,这时按“是”以保存,完成整个测站点的输入。

4、显示菜单里有个“后视”,按F2键输入点号棱镜镜高,按“后视---F4键”显示“AE/AZ”按“F3”键输入坐标,坐标输入完成后,出现“后视点号与镜高”,对准后视棱镜,按测量,显示“斜距”与“坐标”,按坐标镜后就可以进行坐标测量。测量完毕后按“是”以保存。保存后显示菜单下有个“前视”,按“前视”输入“棱镜高”后按测量,就可以测到“前视点的坐标”。如果接下来还要测其它的点,按“同前”就可以测接下来的坐标点。这时如果镜高与之前有所变动,再输入镜高,后按“同前”就可以测到其它点了。……如果镜高与之前一致,直接按同前。

这样就完成了整个数据采集。

1)水平角测量
(1)按角度测量键,使全站仪处于角度测量模式,照准第一个目标A。
(2)设置A方向的水平度盘读数为0°00′00″。
(3)照准第二个目标B,此时显示的水平度盘读数即为两方向间的水平夹角。
2)距离测量
(1)设置棱镜常数
测距前须将棱镜常数输入仪器中,仪器会自动对所测距离进行改正。
(2)设置大气改正值或气温、气压值
光在大气中的传播速度会随大气的温度和气压而变化,15和760mmHg是仪器设置的一个标准值,此时的大气改正为0ppm。实测时,可输入温度和气压值,全站仪会自动计算大气改正值(也可直接输入大气改正值),并对测距结果进行改正。
(3)量仪器高、棱镜高并输入全站仪。
(4)距离测量
照准目标棱镜中心,按测距键,距离测量开始,测距完成时显示斜距、平距、高差。
全站仪的测距模式有精测模式、跟踪模式、粗测模式三种。精测模式是最常用的测距模式,测量时间约2.5S,最小显示单位1mm;跟踪模式,常用于跟踪移动目标或放样时连续测距,最小显示一般为25px,每次测距时间约0.3S;粗测模式,测量时间约0.7S,最小显示单位25px或1mm。在距离测量或坐标测量时,可按测距模式(MODE)键选择不同的测距模式。应注意,有些型号的全站仪在距离测量时不能设定仪器高和棱镜高,显示的高差值是全站仪横轴中心与棱镜中心的高差。


全站仪坐标测量标准步骤,大家如还有不明白的地方欢迎致电远程测量哦!
