华测GPS|RTK,科力达GPS|RTK,怎么求坐标|测量方法|坐标放样

浏览数:35
文章附图

华测GPS|华测RTK,科力达GPS|科力达RTK,怎么求坐标|测量方法|坐标放样,本文由华测科力达总代理提供.仪器订购售后华测gps价格型号,科力达RTK价格型号可点击查看或来电咨询



华测RTK野外实际操作过程,本文将分三种情况介绍华测RTK|科力达GPS怎么求坐标|测量方法|坐标放样
(一)用户有已知坐标,基站架未知点
1.第一次开始作业
2. 关基站或收测后第二次作业
(二)用户有已知坐标,基站架已知点
1.第一次开始作业
2. 关基站或收测后第二次作业
(三) 用户没有已知点,测自定义坐标
1.第一次开始作业
2. 关基站或收测后第二次作业
(四) 坐标文件的转换输出


(一)华测GPS|科力达RTK用户有已知坐标,基站架未知点

1.华测GPS|科力达RTK第一次开始作业
1.1 华测RTK基准站
在测区中央选择地势较高、视野开阔的位置架好基站(不用对中整平、不用量取仪器高,只用架稳就行了),连接好基站、电台、电瓶连线,开机。Ok!(开机时主机STA和PWR指示灯常亮,达到条件会自动发射,发射时,STA灯1秒闪一次,DL灯5秒快闪2次,电台的TX灯1秒闪一次)
主机和电台都由电瓶供电
1.2 移动站

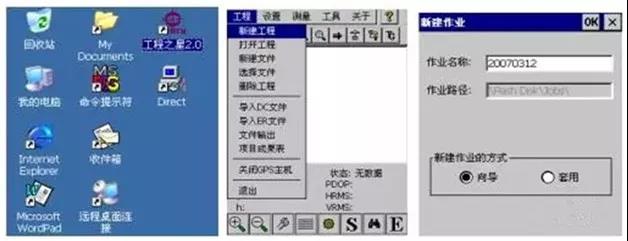

1.2.1进入工程之星软件,新建工程 比如nanning
开主机,主机和手簿正常连接后,新建工程,选择北京54椭球,输入当地中央子午线。

中央子午线的算法:假如测量的经度是110度23分30秒, 则用110.2330除以3四舍五入取整得到36.7 ->37,再用所得的整数乘以37*3,就得到常用的中央子午线了111。
1.jpg1.1.jpg改移动站天线高
2.jpg点击“设置-其他设置-移动站天线高”进入
输入2米,选择杆高,选中直接显示实际高程,点击ok。
注意:每次新建工程后第一步要做的就是改天线高

1.2.2在没有任何转换参数的情况下测出两个已知点的RTK固定解坐标,并保存。
在固定解状态下,测出已知点A的坐标(对中后,按手簿上的字母A或者向左的方向键,弹出储存的界面,点名输入A,杆高是固定的2米,回车或者确定);
同样,到B点扶平对中杆,测量并保存B点坐标。
1.2.3 计算转换参数(至少两个已知点,一个已知点只能求出平移Δx、Δy、Δz)

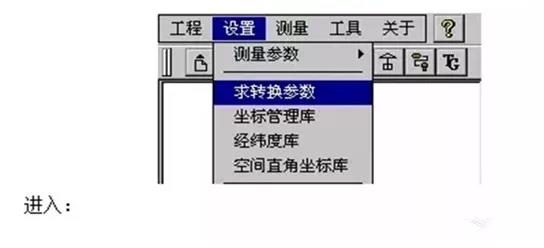

3.jpg点击设置-> 控制点坐标库, 点击增加 ,把用于求转换参数的点增加到库里面计算参数。
输入刚才所测的已知点A的已知坐标,输入后点击OK
进入原始坐标的输入界面:

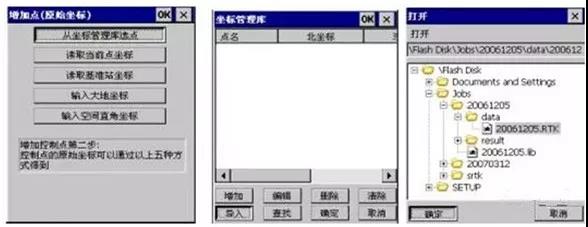

点击“从坐标管理库选点”, 如果坐标管理库里面没有坐标,点击“导入”,把刚才所测的原始值导入到临时库里以供选择。默认打开的是当前工程所在原始文件*.RTK,选中并打开该文件就可以了。


导入原始文件后,选中A点所对应的原始坐标(注意,前面有脚架符号代表原始坐标),点击确定,就调出刚才所测的没有任何参数的原始坐标,再点击确定,可以看见我们所增加的点对A就增加到控制点坐标库里了。
同样的操作,点击增加,把B点增加到控制点坐标库。
完成上面的操作后,用于计算转换参数的A、B都添加到库里面了。

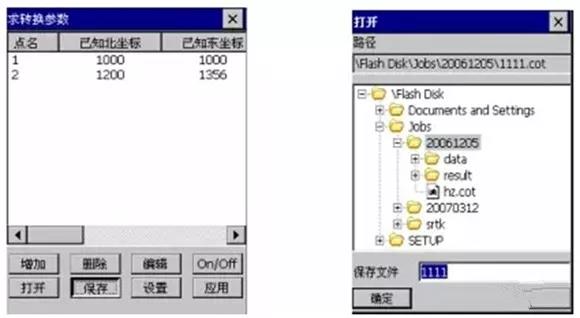

1.2.4保存文件,计算出转换参数
此时点击保存,文件名任意取比如nanning,那么程序就会在nanning文件夹内保存一个名为nanning.cot的转换文件,
存完后点击应用,程序会自动计算转换参数,并把转换开关打开。

1.2.5 检查
到第三个已知点,在固定解状态下,测出其坐标(或者利用点放样的功能),看所测量的值和已知值的差值是否在误差许可的范围内,若符合,测量并存储该点坐标,就可以开始其他点的测量了。若不符,需要查看我们求参数时所输入的已知坐标是否正确,操作是否有误。
根据实际操作经验,只要操作正确,输入无误,用户的坐标系没有粗差,检查已知点的结果都会符合得相当好。


1.2.6华测GPS 测量
检查完成后就可以开始我们的测量工作了。到需要采集坐标的地形或地物点上放杆,待气泡居中后按手簿上的“A” 或者按向左的方向键,就弹出存储界面,回车或者确定,就保存了。
注意:快速两次按“B”键可以浏览所测的坐标。

上面是我们第一次到一个测区(有已知点)时,基站架未知点,开始用RTK作业的开始。
在作业过程中,基站不能移动,不能关机。要是做工过程中基站意外关机或者收工了,第二次来测,就是属于下面这个过程了。)

2. 关基站或收测后第二次作业
当基站关机或收工后,再次测量,
2.1 华测GPS基站架未知点,正确连接仪器,开机。
2.2 移动站

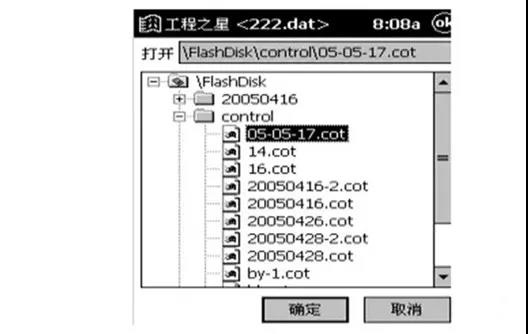

2.2.1在手簿中调出上次所求的转换参数(一般情况下,小的测区可以利用一个转换参数文件,若是新建了工程要正确输入椭球和中央子午线)

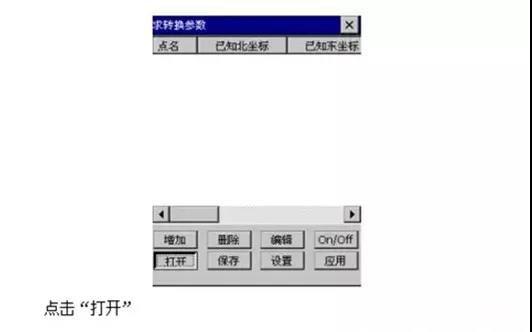

做法如下:点击“设置”->“控制点坐标库”


上次用于计算转换参数的点对就在列表中显示出来了,点击“应用”,程序就自动计算转换参数,并把转换开关打开
2.2.3华测GPS求校正参数

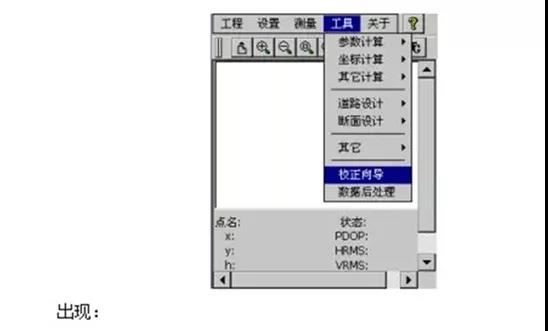

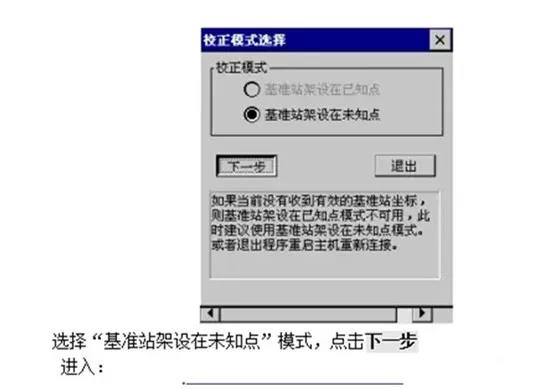

移动站在固定解状态下,到一个已知点,点击“工具”à“校正向导”

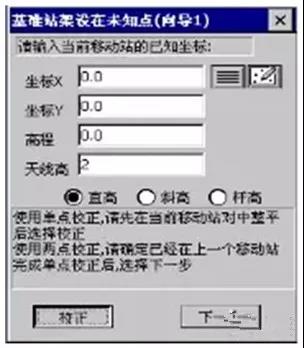

输入当前点的已知坐标,天线高输入2米,选择杆高。对中整平后,点击“校正”,,ok后,就计算出了校正参数。
为了严密起见,移动站需要到另外的已知点检查,当误差允许,测量并存储该点坐标,就可以开始测量了。
这里用于检查的已知点,可以是用户已知的已知点,也可以是我们上次用RTK所测出
来的有 明显标志的地面点。
为了方便起见,在第一次收工之前,我们最好能在测区做两个点,做好标志,记下坐标,以便下次测量的时候,校正和检查不用跑太多的路去已知点。

2.2.4 华测GPS|华测RTK,科力达GPS|科力达RTK开始测量

(二) 用户有已知坐标,基站架已知点  查看下一篇继续
